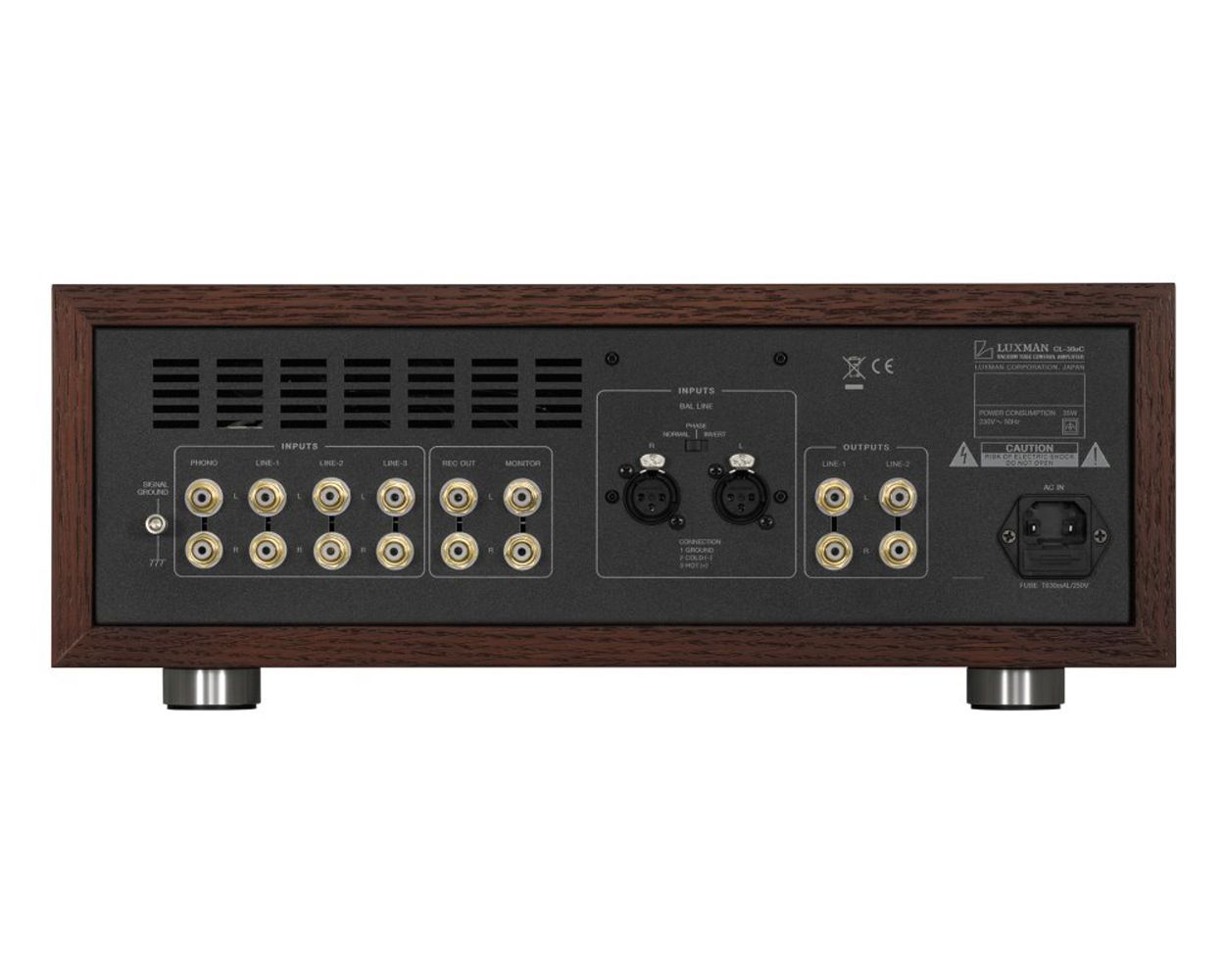

Préamplificateur avec de nombreuses connectivités 1 entrée phono MM /MC, 4 entrées Ligne haut niveau RCA, 1 entrée et 1 sortie enregistreur analogique avec boucle monitoring, 1 entrée Ligne haut niveau symétrique XLR, et 2 sorties pour blocs de puissance. Réglage de balance, de correcteurs de timbres (grave et aigu) et de filtres à 3 positions respectives : 1,5k / 3k / 6 kHz et 150 / 300 / 600Hz, complétés par un filtre “passe bas” à 30 Hz (-6dB / octave).

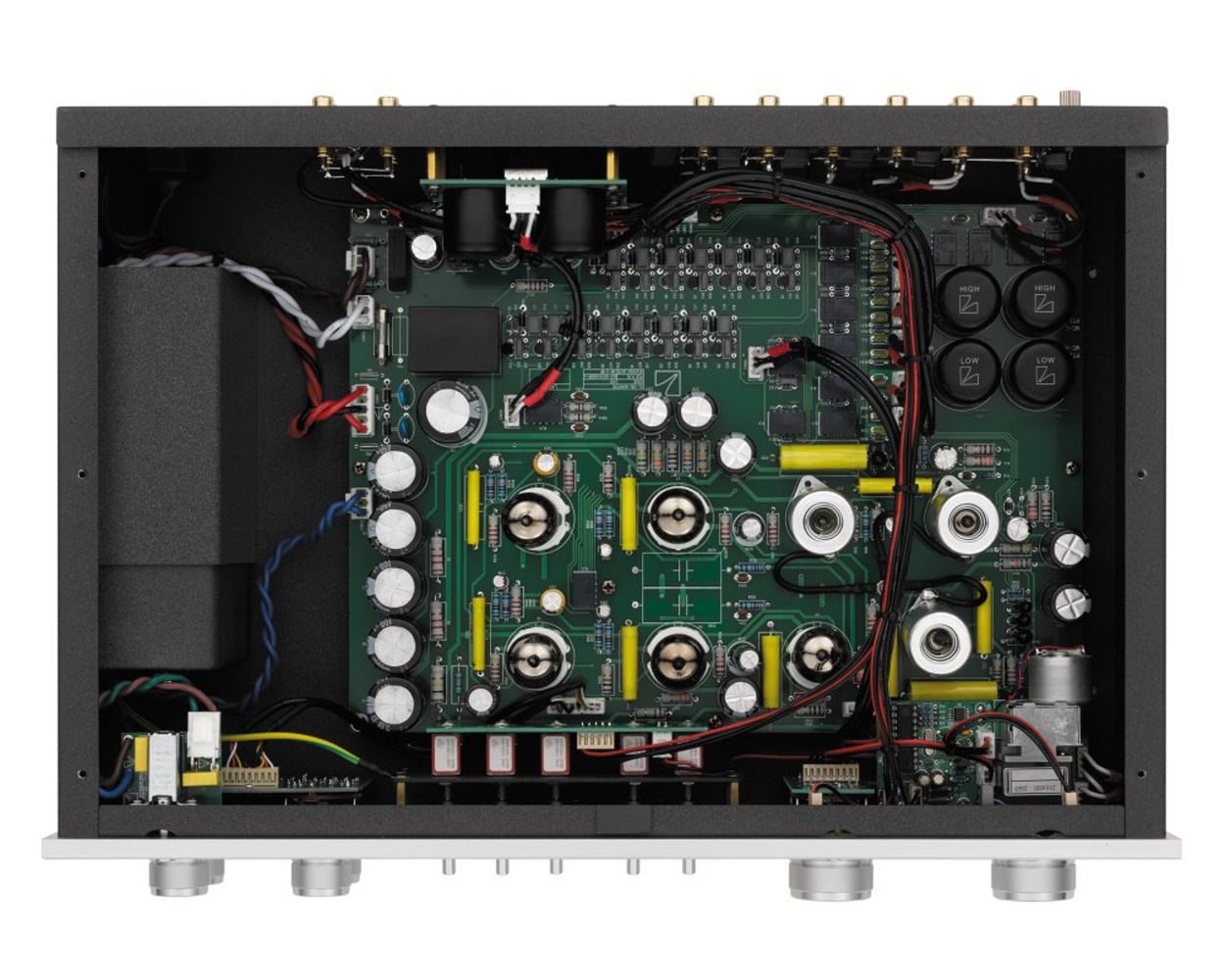

Ce préamplificateur est “animé” par 3 tubes ECC83S et 5 tubes ECC82 implantés sur une carte unique à configuration symétrique.
► Caractéristiques techniques :
Mesures
Sensibilité d'entrée/
Impédance d'entrée PHONO (MM) : 2.0mV/47kΩ
PHONO (MC high) : 0.3mV/100Ω
PHONO (MC low) : 0,08mV/30Ω
LIGNE : 190mV/50kΩ
BAL.LINE : 190mV/20kΩ *2
Impédance de sortie/sortie nominale 1V/300Ω
Réponse en fréquence PHONO : 20Hz à 20kHz (±0,5dB)
LINE/BAL.LINE : 10Hz à 70kHz (à -3,0dB près)
Distorsion harmonique totale inférieure ou égale à 0,006 % (1 kHz)
0,06 % ou moins (20 Hz à 20 kHz)
Rapport signal/bruit (IHF-A) PHONO (MM) : 68dB ou plus
PHONO (MC high) : 63dB ou plus
PHONO (MC low) : 60dB ou plus
LINE/BAL.LINE : 100dB ou plus
Réglage de tonalité ±8dB, plage de fréquences sélectionnable
BASS : 150/300/600Hz,
Aigus : 1,5k/3k/6kHz
Basse coupure 30Hz(-6dB/oct.)
Conception
Circuit SRPP
Tubes à vide ECC83S×3, ECC82×5
Généralités
Alimentation 230V~(50Hz)/115V~(60Hz)
Consommation électrique 35W
Dimensions extérieures 440(L) x 169(H) x 307(P) mm
Bouton de 19 mm à l'avant et de 12 mm à l'arrière du panneau avant
