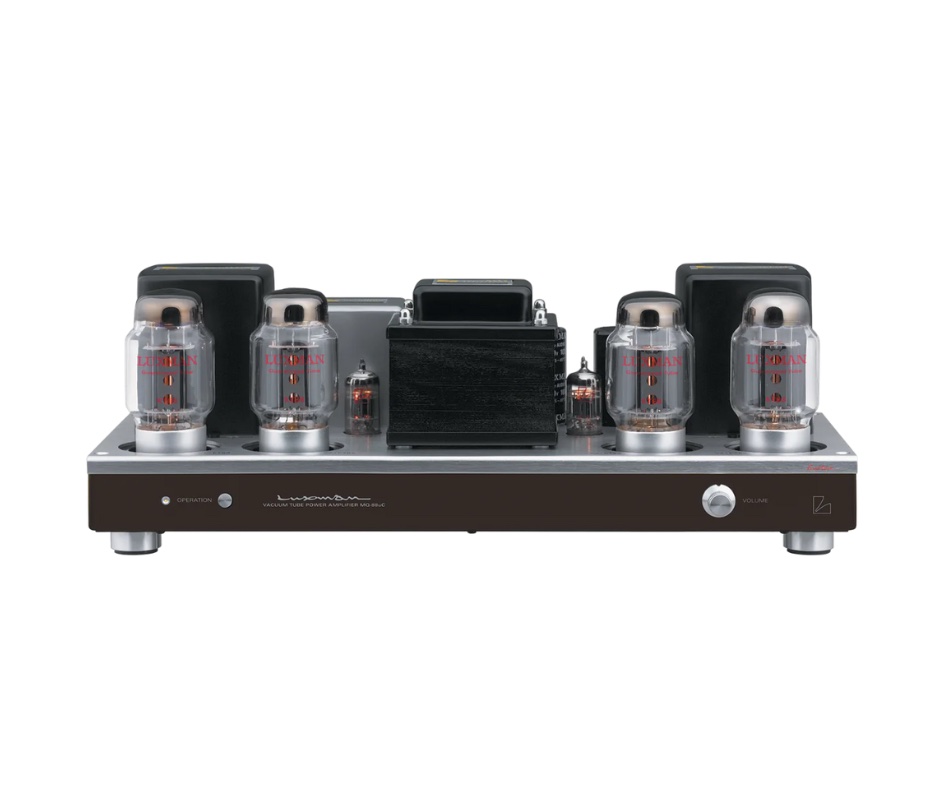

Ce bloc de puissance s’appuie sur un schéma à tubes avec une puissance constante de 2 x 25 watts sous chaque impédance (4Ω, 8Ω, 16Ω). Il dispose d'un volume variable et d'une sortie de niveau fixe.
L’étage d’entrée travaille avec 2 tubes ECC83S suivi de 2 autres tubes ECC82 d’origine JJ-Electronic. L’étage de sortie est confié à 4 tubes KT-88 de chez JJ-Electronic.
► Caractéristiques techniques :
Puissance nominale 25W + 25W (4Ω, 8Ω, 16Ω)
Mesures
Sensibilité d'entrée 890mV/25W
Impédance d'entrée 32kΩ
Réponse en fréquence 20Hz à 20kHz (+0, -0,5dB)
10Hz à 100kHz (+0, -3.0dB)
Distorsion harmonique totale 0,1% (1kHz/1W)
0,5% (20Hz à 20kHz/1W)
Rapport signal/bruit (IHF-A) 105dB
Circuit d'attaque : Mullard, tubes de sortie : Connexion triode
Tubes à vide ECC83S×2, ECC82×2, KT88×4
Alimentation 230V~(50Hz)/115V~(60Hz)
Consommation 170W, 140W (sans signal)
Généralités
Dimensions extérieures 440(L) x 184(H) x 230(P) mm
Bouton de 17 mm à l'avant et de 28 mm à l'arrière sont inclus dans la mesure de profondeur
